Twin Stream

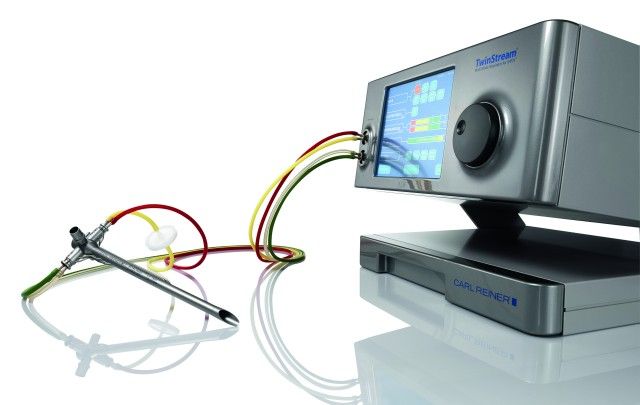

TwinStream™ Jet Ventilator

mit Superponierter Hoch-Frequenz-Jet-Ventilation (SHFJV®)

Multi Mode Respirator für tubuslose Jet–Laryngoskopie, Jet–Bronchoskopie, Jet–Tracheoskopie und alle Formen der Jet–Beatmung im operativen und intensivmedizinischen Bereich.

Der TwinStream™ ist das erste Microprozessor gesteuerte Superponierte Hochfrequenz Jet Beatmungsgerät und bietet einen völlig neuen Standard in der Jet–Beatmungstechnik mit den patentierten Jet-Endoskopen und dem Zubehör als Systemlösung.

Der Twinstream™ besteht aus zwei getrennt oder simultan arbeitenden Beatmungsteilen. Bei der Superponierten Jet-Ventilation (SHFJV®) wird synchron eine normofrequente und eine hochfrequente Jet-Ventilation durchgeführt. Zusätzlich ermöglicht der TwinStream™ eine Beatmung auf zwei unterschiedlichen Druckplateaus. Sowohl die Höhe der Druckplateaus als auch Inspirations- und Expirationsdauer sind frei wählbar. Dadurch ist sowohl die Oxygenation als auch die CO2 Elimination effizient steuerbar.

Messungen am Lungenmodell zeigen sehr deutlich, dass nur in Kombination von nieder- und hochfrequenter Jet-Beamtung ein ausreichendes Atemhubvolumen vor allem bei eingeschränkter Lungencompliance erreicht werden kann.

Performance

Während herkömmliche Jet- Verfahren meist viel zu geringe Abstrahldrücke und oft nur eine Beatmungsfrequenz aufweisen, verfügt der TwinStream™ über zwei getrennt oder simultan arbeitende Beatmungsteile. Bei der Superponierten Hochfrequenz Jet- Ventilation® wird synchron eine normofrequente und eine hochfrequente Jet – Ventilation durchgeführt. Zusätzlich ermöglicht der TwinStream™ die Beatmung auf zwei unterschiedlichen Druckplateaus. Sowohl die Höhe der Druckplateaus als auch Inspirations -und Exspirationsdauer sind frei wählbar. Dadurch ist sowohl die Oxygenation als auch die CO2 Elimination steuerbar. Durch sein enormes Leistungsspektrum ist es möglich, Patienten von Neonaten bis zu stark adipösen Erwachsenen zu beatmen. Mit speziellen Operationslaryngoskopen, Tracheoskopen, Bronchoskopen und Jet-Adaptern besteht die einzigartige Möglichkeit „tubuslos“ zu beatmen. Kein Beatmungstubus oder Jet-Katheter behindern den Chirurgen und das Operationsgebiet wird nicht eingeengt. Optional ist eine High Flow-Atemgaskonditionierung für den TwinStream™ erhältlich.

Vor allem für die laryngeale Mikro- und Laserchirurgie, die tracheale Stentapplikation sowie Trachearesektion ist der TwinStream™ prädestiniert. Ein umfangreiches Sortiment von abgestimmtem TwinStream™ Zubehör steht zur Verfügung.

Sicherheit

Für das Monitoring sind alle Anzeigen klar und übersichtlich angeordnet. Sie sind auch aus Entfernung eindeutig erkennbar. Die frei definierbaren Alarmgrenzen lassen sich rasch einstellen. Als weltweit einziges Jet-Beatmungssystem am Markt bietet der TwinStream™ die Möglichkeit an, einerseits in Kombination über die patentierten Jet-Endoskope und andererseits auch über z. B. 3 und 4-Lumen Jet-Katheter die inspiratorische Sauerstoffkonzentration (FiO2Aw) im Atemweg zu messen. Die vom Respirator elektronisch selbst vorgenommene Begrenzung der inspiratorischen Sauerstoffkonzentration (FiO2Aw) im „Lasersafemode“ bei laserchirurgischen Eingriffen ist ein wesentlicher Sicherheitsfaktor beim TwinStream™.

Damit wird zum ersten Mal bei einem Beatmungsgerät eine zu hohe inspiratorische Sauerstoffkonzentration (FiO2Aw) verhindert und somit die Gefahr eines Brandes reduziert. Der Einsatz des Lasers wird erst freigegeben, wenn die Sauerstoffkonzentration im Atemweg unter 35% ist. Darüber hinaus steht optional ein endtidales CO2 Messmodul (etCO2) zur Verfügung.

Jet-Endoskope und Zubehör

Um die Jet-Beatmung ohne Zeitlimit gewährleisten zu können, ist das jeweils angeschlossene Jet-Instrumentarium oder Zubehör von besonderer Bedeutung.

Beim TwinStream™ Jet-Beatmungssystem werden die einzelnen Jet-Endoskope und das gesamte Zubehör strömungstechnisch vermessen. Jede Leitung oder Düse ist strömungsoptimiert platziert und mit dem Jet-Beatmungssystem TwinStream™ vor der Auslieferung vermessen. Dies garantiert dem Anwender höchste Sicherheit und zuverlässige, suffiziente Beatmung im offenen System.



Carl Reiner Jet-Laryngoskope

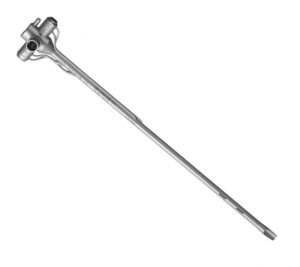

Carl Reiner Jet-Bronchoskope

Carl Reiner Jet-Tracheoskop

Carl Reiner Jet-Adapter für Storz Endoskope

Carl Reiner Jet-Konverter zur Jet-Ventilation in Tubus oder Larynxmase

Carl Reiner Jet-Katheter
